球閥閥座密封材料主要有特殊高分子和金屬密封2類。

圖1 旋轉式密封閥座

一、特殊高分子材料

高分子材料分通用高分子材料和特殊高分子材料兩大類。通用高分子材料主要有聚氯乙烯、聚乙烯、聚丙烯、環氧樹脂、酚醛樹脂和呋喃樹脂等。特殊高分子材料主要有聚四氯乙烯、聚三氟氯乙烯、聚全氟乙丙烯、聚醚醚酮和聚酰亞胺等。

1、聚四氟乙烯

聚四氟乙烯(PTFE-F4)具有優良的耐熱性和耐寒性，并具有不粘性、良好的自潤滑性和低摩擦系數(0.05)等特點，但是有冷流傾向?？砷L期工作在-250~260℃之間，可承受5MPa載荷，密度為2.2g/cm3，導熱系數為0.25W/(m.c)，線膨脹系數為(10~15)×10-5/℃，抗拉強度為10~30MPa，彈性模量為400MPa，抗壓強度為710MPa，彎曲強度為14MPa。能耐濃酸、濃堿、強氧化劑(如王水)和任何濃度沸騰的氫氟酸等介質。

2、聚三氟氯乙烯

聚三氟氯乙烯(PCTFE-F3)具有優良的耐寒性，強度和硬度高，尺寸穩定性好，無冷流傾向。使用溫度在-195~120℃，密度為2.1g/cm3，導熱系數為0.058W/(m.c)，線膨脹系數為(415~710)×10-5/℃，抗拉強度為35~40MPa，彈性模量為1300MPa，抗壓強度為50~70MPa，彎曲強度為70MPa。能耐較高溫下的無機酸、較低溫度下的鹽溶液強氧化劑，也能耐室溫下的大多數有機介質。

3、聚全氟乙丙烯

聚全氟乙丙烯(PFEP-F46)具有耐高溫和耐低溫性能，可在-85~205℃范圍內長期工作，密度為2.1g/cm3，導熱系數為0.25W(m.c)，線膨脹系數為(9.5~19.6)×10-5/℃，抗拉強度為19~20MPa，抗壓強度為710MPa，彎曲強度為14MPa。具有與聚四氟乙烯相當的化學穩定性，能耐各種濃度的無機酸、堿、醇、酮、烴類、鹵代烴、芬烴、油脂和去污劑等。

4、聚酰胺

聚酰胺(N1010)在常溫下具有較高的抗拉強度，良好的沖擊韌性，高的硬度和疲勞強度，特別是耐磨性和自潤滑性能優異，低摩擦系數(0.03)等特點。密度為1.5g/cm3，導熱系數為0.25W/(m#c)，線膨脹系數約為10.5×10-5/℃，抗拉強度為196MPa，彈性模量為1300MPa，抗壓強度為310MPa，彎曲強度為310MPa，耐化學性能良好，耐弱酸、弱堿和一般溶液，耐油性能優異。

5、對位聚苯

對位聚苯(PPL)具有耐高溫性，耐化學腐蝕性，抗溶劑性，自潤滑性，耐輻射性，低摩擦系數(0.13)等特點。密度為2g/cm3，線膨脹系數約為5.1×10-5/℃，硬度為80HS，抗拉強度為16MPa，抗壓強度為48MPa，彎曲強度為28MPa。能耐硫酸、氫氟酸等強酸強堿的腐蝕。

6、聚醚醚酮

聚醚醚酮(PEEK)具有熱固性塑料的耐熱性，化學穩定性和熱塑性塑料的成型加工性能，連續使用溫度可達240℃以上，玻璃纖維增強可達300℃以上，密度為1.3g/cm3，抗拉強度為162MPa，彎曲強度為233MPa。除濃硫酸及硝酸外，能耐大多數及無機溶劑的侵蝕，可在200~260℃的蒸汽中長期使用。

7、聚酰亞胺

聚酰亞胺(PI)是一種新型耐高溫工程塑料，可在-240~260℃的空氣中長期使用，具有優異的電絕緣性、耐磨性、抗高溫輻射性能和物理機械性能?？估瓘姸葹?00MPa，彈性模量為4MPa。在室溫下能耐稀酸和大多數有機溶劑，但不耐強氧化酸和強酸，也不宜長期浸于水中。

二、金屬密封材料

金屬密封表面硬度高且有合適的硬度差?？赏ㄟ^表面硬化來提高硬度，增強耐磨性能。金屬密封材料主要有鉻基硬質合金、鈷基硬質合金、鎳合金、碳化鎢、不銹鋼等(表1)。

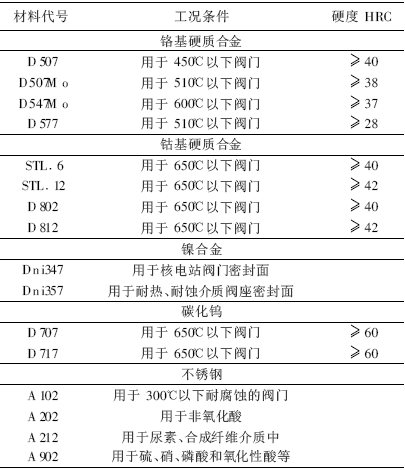

表1 金屬密封材料
