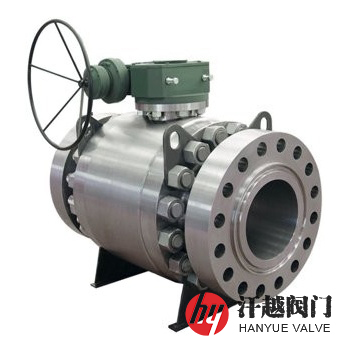

高壓鍛鋼球閥產品概述

高壓鍛鋼球閥是一種主體部件采用鍛壓成型方法鍛制出來的鍛件毛坯加工而成，能在高壓下輸送各種介質或調節流量的流體管路控制裝置，其有浮動球和固定球兩種結構形式，其中固定球閥工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以它的轉矩小、閥座變形小，密封性能穩定、使用壽命長，特適于高壓、大口徑場合，而彈簧預閥座組件，具有自緊特性，實現上游密封，此閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，它的大樞軸結構保證在高壓下準確的球體中心位置，保障了閥門良好的操作性能。該閥強度、安全性、耐惡劣環境性等，在設計時都進行了考慮，適用于長輸管線和一般工業管道。本產品適合安裝在石油、石化和天然氣工業管線輸送系統中用于對高壓管路介質的流通、截斷或者流量調節。

高壓鍛鋼球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
2	連接體	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
3	球體	A105+ENP	A182 F304	A182 F304L	A182 F316	A182 F316L
4	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金
5	閥桿	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	固定軸	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
7	填料	柔性石墨環、V形聚四氟乙烯、碳纖維編織
8	填料壓板	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
9	螺柱	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
10	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

高壓鍛鋼球閥性能規范

公稱壓力Class	600	800	900	1500	2500
殼體試驗壓力(MPa)	16.5	21.0	22.5	39.0	63.0
液體高壓密封試驗壓力(MPa)	12.1	15.4	16.5	28.6	46.2
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
結構長度	GB/T 12221、API 6D、ASME B16.10
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 9092、GB/T 26480、API 6D、API 598

高壓鍛鋼球閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	尺寸(mm)
公稱壓力 Class	公稱尺寸 NPS	d	L(RF)	L(BW)	L(RTJ)	H1	H2
600	2	49	292	292	295	110	180
	3	74	356	356	359	120	200
	4	100	432	432	435	140	210
	6	150	559	559	562	185	290
	8	201	660	660	664	220	320
	10	252	787	787	791	270	380
	12	303	838	838	841	310	430
	14	334	889	889	892	345	450
	16	385	991	991	994	410	550
	18	436	1092	1092	1095	440	580
	20	487	1194	1194	1200	480	630
	24	589	1397	1397	1407	700	850
900	2	49	368	368	371	135	190
	3	74	381	381	384	158	200
	4	100	457	457	460	190	230
	6	150	610	610	613	200	300
	8	201	737	737	740	250	375
	10	252	838	838	841	285	420
	12	303	965	965	968	350	460
	14	322	1029	1029	1038	400	530
	16	373	1130	1130	1140	480	600
	18	423	1219	1219	1232	530	640
	20	471	1321	1321	1334	580	700
	24	570	1549	1549	1568	810	965
1500	2	49	368	368	371	140	200
	3	74	470	470	473	160	220
	4	100	546	546	549	200	250
	6	144	705	705	711	210	320
	8	192	832	832	841	260	400
	10	239	991	991	1000	300	450
	12	287	1130	1130	1146	365	490
	14	315	1257	1257	1276	420	560
	16	360	1384	1384	1407	500	640
	18	406	1537	1537	1559	—	—
	20	454	1664	1664	1686	600	790
2500	2	42	451	451	454	120	178
	3	62	578	578	584	149	206
	4	87	673	673	683	180	258
	6	131	914	914	927	275	341
	8	179	1022	1022	1038	335	420
	10	223	1270	1270	1292	432	540
	12	265	1422	1422	1445	525	628
以上為ASME B16.5標準法蘭連接固定球球閥尺寸。如需其他尺寸，請來電咨詢！

高壓鍛鋼球閥結構圖

如果你需訂購我廠鍛鋼球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度，操作方式，是否帶附件等，本產品密封面材料可根據使用介質和工作溫度的不同需求有軟密封和硬密封等可供選擇。
